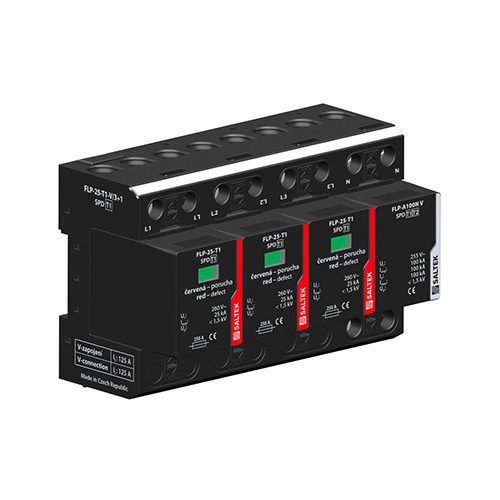

PROTECTOR CONTRA SOBRETENSIÓN FLP-25-T1-VS3+1
módulo extraíble, señalización óptica de fallas, posibilidad de bloqueo del módulo, señalización remota de fallas
- conjunto de pararrayos combinado de tres polos muy potente y espacio de chispa cerrado potente conectado en modo 3 + 1
- para instalación en sistemas de distribución de baja tensión en la interfaz de zonas LPZ 0 – LPZ 1, especialmente en cuadros de distribución principales
- Para la protección contra los efectos de sobretensión durante los rayos directos e indirectos, es adecuado para viviendas familiares, edificios administrativos e industriales.
- coordina con SPD tipo 2 (SLP-275 V) incluso sin el uso de cebadores de aislamiento.
| Parametro / Tipo | FLP-25-T1-VS/3+1 | |
|---|---|---|
| Voltaje nominal | Un | 230 V AC |
| Tensión máxima de funcionamiento L-N | Uc | 260 V AC |
| Tensión máxima de funcionamiento N-PE | Uc | 255 V AC |
| Corriente nominal de carga para conexión "V" | IL | 125 A |
| Corriente de impulso de rayo (10/350 μs) L-N | Iimp | 25 kA |
| Corriente de impulso de rayo (10/350 μs) N-PE | Iimp | 100 kA |
| Modo de nivel de protección de voltaje L-N | Up | 1,5 kV |
| Modo de nivel de protección de voltaje N-PE | Up | 1,5 kV |
| Modo de nivel de protección de voltaje L-PE | Up | 2,2 kV |
| Capacidad para apagar independientemente siguiente N-PE actual | Ifi | 0,1 kA |
| Corriente nominal de cortocircuito | ISCCR | 50 kA |
| Máxima protección contra sobrecorriente | 250 A gL/gG | |
| Máxima protección contra sobrecorriente para "V" conexión | 125 A gL/gG | |
| Tiempo de respuesta L-N | Ta | 100 ns |
| Tiempo de respuesta N-PE | Ta | 100 ns |
| Sección transversal de conductores conectados sólido (min / max) | 2,5 mm2 / 50 mm2 | |
| Sección transversal de conductores conectados varado (min / max) | 2,5 mm2 / 35 mm2 | |
| Indicación de falla L-N | campo de indicación rojo | |
| Indicación de falla N-PE | no | |
| Indicación remota | contacto de cambio sin potencial | |
| Contactos de indicación remota | 250V/0,5A AC,250V/0,1A DC | |
| Sección transversal de indicación remota conductores | 1,5 mm2 | |
| Grado de protección | IP 20 | |
| Rango de temperaturas de operación (mínimo máximo) | -40 °C / 80 °C | |
| Montaje | DIN rail 35 mm | |
| De acuerdo con la norma | EN 61643-11:2012, IEC 61643-11:2011 / T1 | |
| Número de pedido | SLK.A05305 |
| TIPO | Tipo 1 |
|---|---|
| TIEMPO DE RESPUESTA | 100 ns |
| MONTAJE | RIEL DIN |
| GRADO DE PROTECCIÓN | IP 20 |
| CORRIENTE NOMINAL | 125 A |
| CATEGORIA | PROTECTOR CONTRA SOBRETENSIÓN |
