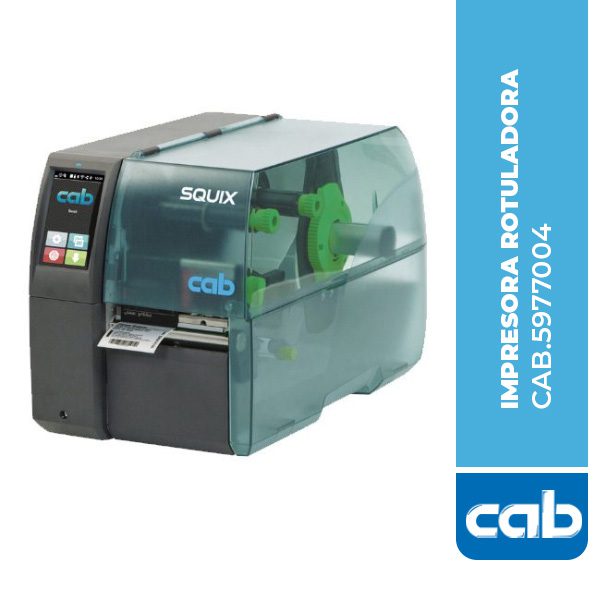

IMPRESORA SQUIX 4

[vc_row][vc_column][vc_column_text]

Nuevas impresoras industriales modelo SQUIX: manejo sencillo, impresión precisa, rápida y confiable

SQUIX ha sido desarrollada y mejorada en base al éxito de la familia de impresoras A+.

SQUIX es sinónimo de: tecnología innovadora, manejo sencillo, impresión precisa, impresión rápida y confiable, diseño compacto y atractivo e máxima calidad.

Las impresoras industriales profesionales SQUIX están diseñadas para una amplia gama de aplicaciones. Se desarrollan para ofrecer un manejo sencillo e intuitivo y una alta efectividad.

El mecanismo de impresión y la carcasa se fabrican con materiales de primera calidad, perfectamente combinados en forma y función. Gracias al amplio surtido de periféricos y software podemos ofrecer soluciones para las necesidades específicas de nuestros clientes.

Tanto en modo autónomo, como en la aplicación a través del PC o integrada en una red, las resistentes impresoras SQUIX se adaptan a cualquier necesidad. El procesador de alta velocidad realiza la impresión de los trabajos a gran velocidad y proporciona la etiqueta solicitada de inmediato.

Vista general de los modelos SQUIX 4

Guía de material alineada a la izquierda

vergrößern

1.1 Versiones básicas

Para la impresión en etiquetas y material continuo enrollado en carretes o con plegado de Leporello. La separación del material se realiza mediante una placa de corte manual dentada. Opcionalmente también se puede cortar o rebobinar externamente.

vergrößern

1.2 Versiones dispensadoras P

Como complemento a la versión básica, esta impresora puede dispensar las etiquetas. Durante la impresión, la etiqueta se suelta del soporte. Puede extraerse a mano o por medio de un aplicador.

El suministro incluye la interfaz E/S.

Guía de material centrada

vergrößern

1.3 Versiones básicas M

Se puede imprimir en todos los materiales enrollados en carretes o bobinas o con plegado de Leporello. En especial, etiquetas muy pequeñas o material continuo estrecho como tubos aplanados. No es necesario ajustar la anchura de etiquetado en el cabezal de impresión. Para materiales estrechos hay disponibles rodillos de presión adecuados.

vergrößern

1.4 Versiones dispensadoras MP

Como complemento a la versión básica, esta impresora puede dispensar las etiquetas. Durante la impresión, la etiqueta se suelta del soporte. Puede extraerse a mano o por medio de un
aplicador.

El suministro incluye la interfaz E/S.

vergrößern

Con módulo de escritura y lectura RFID

en desarrollo

1.5 HF conforme a ISO/IEC 15693 con 13,56 MHz

1.6 UHF conforme a ISO/IEC 18000-6C/EPC Class 1 Gen 2

En el procesamiento de etiquetas inteligentes (Smart Labels), los chips RFID integrados se comprueba y escribe antes de la impresión. En caso de error, la etiqueta se identifica. Para obtener mejores resultados en ambos, escribir y leer, inclusive cuando se trate de etiquetas pequeñas en proceso, la posición de la antena debe de estar centrada sobre el chip.

vergrößern

1.7 Versiones básicas con separador MT para materiales textiles continuo

Debido a la energía que genera alta temperatura al imprimir y las cargas electrostáticas del material de la cinta podrían pegarse a la etiqueta textil. Un separador garantiza evitar esto. Es recomendable seleccionar el rodillo apropiado dependiendo del ancho máximo de la etiqueta textil y la cinta.

[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_column_text]

1. Tapa plegable

La tapa de 2 piezas de plástico resistente a los golpes se contrae al abrirla. De este modo, la superficie de emplazamiento necesaria es mínima. La gran ventana panorámica permite comprobar el consumo de material y observar el proceso de impresión completo.

2. Carcasa metálica estable

De aluminio fundido. En ella están montados todos los módulos.

3. Función dispensadora

La etiqueta se despega del material de soporte mediante la placa de dispensado. La exactitud de impresión y dispensado es muy alta gracias al rodillo de desviación y al rodillo de compresión.

4. Conexión de dispositivos periféricos

Todos los módulos adicionales se pueden conectar de forma rápida y sencilla. Todos los dispositivos periféricos se conectan a la impresora con dos pasadores y se fijan con un tornillo.

5. Soporte de ribbon

Los ejes tensores de 3 piezas permiten un fácil y rápido cambio del ribbon.

6. Soporte de carrete

El posicionador amortiguado con el cierre giratorio garantiza una tracción constante durante la alimentación de material y, por consiguiente, una elevada precisión de impresión. En el caso de carretes pesados con un diámetro del núcleo de 76 o 100 mm, se recomienda utilizar un adaptador.

7. Rebobinador interno

Con el rebobinador pueden rebobinarse etiquetas o material de soporte con o sin mandril. El eje tensor de 3 piezas permite extraer fácilmente el material.

8. Bancada

La bancada flexible con rodillos de inversión de teflón amortigua la fuerza de tracción durante el inicio de la impresión, mejorando así la precisión de impresión.

Panel operativo

Manejo sencillo e intuitivo con los símbolos autoexplicativos para el ajuste de la configuración del equipo.

Indicaciones

  Red conectada

  Encabezado: Se muestran las siguientes funciones: datos de impresión recibidos, grabar flujo de datos, advertencia de ribbon, memoria USB, tarjeta de memoria SD, USB, LAN, WLAN, Bluetooth, hora

  Mensajes de estado: Preparada, pausa, número de etiquetas impresas por trabajo de impresión Etiqueta en posición de dispensado, espera a inicio externo

  Teclas para equipos periféricos: Cortador/perforador, rebobinador externo, modo de corte o dispensado, aplicador

  Teclas manejo: Saltar al menú, repetir la última etiqueta, interrumpir y proseguir la cola de impresión, cancelar y eliminar todas las colas de impresión, avance de etiquetas

  Ranuras USB llave de servicio o lápiz de memoria,
para cargar datos en la memoria IFFS

  Ranuras USB para dispositivo WLAN 802.11n 2,4 GHz

Ejemplo: ajuste del cabezal de impresión

vergrößern
Selección de menú

vergrößern
Opciones de ajuste

vergrößern
Parámetros de impresión

vergrößern
Offset de impresora Y
regulador deslizante para ajuste
rápido teclas ± para ajuste preciso

vergrößern
Velocidades de impresión a través de función de desplazamiento

Cabezales de impresión

La CPU detecta y calibra automáticamente todos los cabezales de impresión. Los datos importantes como el rendimiento, la temperatura máxima de servicio y la energía para calentamiento se guardan directamente en el cabezal de impresión. Los valores pueden leerse en fábrica.

Cabezales de impresión de tipo 4 – 300, 600 dpi
Con una imagen de impresión de bordes especialmente nítidos; Son recomendables para placas de características con textos y gráficos pequeños. Entre otras aplicaciones, son necesarios para láminas de resina con un consumo energético elevado.

Cabezales de impresión de tipo 4.3 – 200, 300 dpi
Perfectos para impresión térmica directa y para condiciones ambiente difíciles.[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_column_text] Típico   Posible   Estándar   Opcional

Tipo de dispositivo: Guía de material	Alineada a la izquierda				Centrada
Tipo de cabezal de impresión	4.3	4.3	4	4	4.3	4.3	4	4
Principio de impresión: Transferencia térmica
Principio de impresion:  Transferencia directa
Resolución de impresión dpi	203	300	300	600	203	300	300	600
Velocidad de impresión hasta mm/s	250	250	300	150	250	250	300	150
Anchura de impresión mm	104	108,4	105,7	105,7	104	108,4	105,7	105,7
Area di stampa: Distanza dal bordo di contatto con allineamento a sinistra mm	2,8	1,2	2,0	2,0	–	–	–	–
Druckbereich: Distanza dal bordo di contatto centrato mm	–				Al centro del materiale
Material 1)
En carrete o leporello: Papel, cartón, tubos termorretráctiles confeccionado, plásticos PET, PE, PP, PI, PVC, PU, acrilato, Tyvec
En carrete, bobina o leporello: Tubos termorretráctiles aplanados continuo, textiles, Smart Labels
Etiquetas Anchura1) mm	20 – 116				4 – 110
Etiquetas Altura1) mm	6 – 2.000				4 – 2.000
Etiquetas Espesor mm	0,03 – 0,60				0,03 – 0,60
Material de soporte Anchura mm	24 – 120				9 – 114
Material de soporte Espesor mm	0,03 – 0,13				0,03 – 0,13
Material continuo Anchura mm	24 – 120				9 – 114
Material continuo Espesor mm	0,05 – 0,50				0,05 – 0,50
Material continuo Peso (cartón) hasta g/m2	300				300
Tubo termorretráctil Anchura confeccionado hasta mm	120				114
Tubo termorretráctil Anchura continuo mm	–				4 – 85
Tubo termorretráctil Espesor hasta mm	1,1				1,1
Carrete Diámetro exterior hasta mm	205				205
Carrete Diámetro del núcleo mm	38,1 – 100				38,1 – 100
Bobina Diámetro exterior hasta mm	–				205
Bobina Diámetro del núcleo mm	–				38,1 – 76
Bobina Anchura exterior mm	–				11 – 114
Bobinado	Exterior o interior				Exterior o interior
Ribbon2)
Lado del color	Exterior o interior
Diámetro de la bobina hasta mm	80
Diámetro del núcleo mm	25,4
Longitud de carrera hasta m	450
Anchura2) hasta mm	25-114
Rebobinador interno en versión dispensadora
Diámetro exterior hasta mm	142
Diámetro del núcleo mm	38,1 – 40
Bobinado	Exterior
Dimensiones y peso de la impresora
Anchura x altura x fondo mm	252 x 288 x 460
Peso kg	10
Sensor de etiquetas con indicación de posición
Sensor transmisivo	Para extremo delantero de etiquetas o marcas de punzonado y final del material
Sensor de reflexión desde abajo o arriba	Para extremo delantero de marcas de impresión y final del material
Distancia del sensor al borde de colocación alineado a la izquierda mm	5 – 60				–
Distancia del sensor desde el centro al borde de colocación centrado mm	–				0-55
Altura de paso del material mm	2				2
RFID
Módulo de escritura y lectura HF ISO/IEC 15693, 13,56 MHz	–
Módulo de escritura y lectura UHF ISO/IEC 18000-6C/EPC Class 1 Gen 2	–
Electrónica
Procesador con velocidad de 32 bits MHz	800
Memoria de trabajo (RAM) MB	256
Memoria de datos (IFFS) MB	50
Ranura para tarjeta de memoria SD (SDHC, SDXC) hasta GB	512
Batería para fecha y hora, reloj a tiempo real
Memoria de datos en caso de desconexión de red (p. ej., números de serie)
Dispositivo USB WLAN 802.11b/g/n 2,4 GHz	(incluido como artículo extra en la variedad de extras)
Puertos de conexión
RS232C 1.200 hasta 230.400 baudios/8 bits
Dispositivo USB 2.0 Hi-Speed para conexión a PC
Ethernet 10/100 BASE-T	LPD, IPv4, IPv 6, RawIP printing, DHCP, HTTP, FTP, SMTP, SNMP, TIME, NTP, Zeroconf, SOAP-Webservice
1 USB host en el panel operativo para 1 USB host en el panel operativo para	Llave de servicio o memoria USB Dispositivo USB WLAN 802.11b/g/n 2,4 GHz
2 USB host en la parte posterior para	Teclado, lector de códigos de barras, memoria USB, adaptador USB Bluetooth, dispositivo USB WLAN 802.11b/g/n 2,4 GHz + a/n/ac 5 GHz con antena de varilla
WLAN 802.11b, g, n, Access Point o Station Mode GHz	2,4 / 5
USB host para conexión de dispositivos periféricos, 24 CC
E/S digitales con 8 entradas y salidas equipo dispensador/básico	/
Datos de servicio
Tensión	100 – 240 VAC ~ 50/60 Hz, PFC
Consumo de energía	Standby <10 W / típico 150 W / máximo 300 W
Temperatura / Humedad: Funcionamiento	0 – 40°C / 10 – 85% sin condensación
Temperatura / Humedad: Almacenamiento	0 – 60°C / 20 – 85% sin condensación
Temperatura / Humedad: Transporte	–25 – 60°C / 20 – 85% sin condensación
Autorizaciones	CE, FCC class A, CB, CCC, cUL
