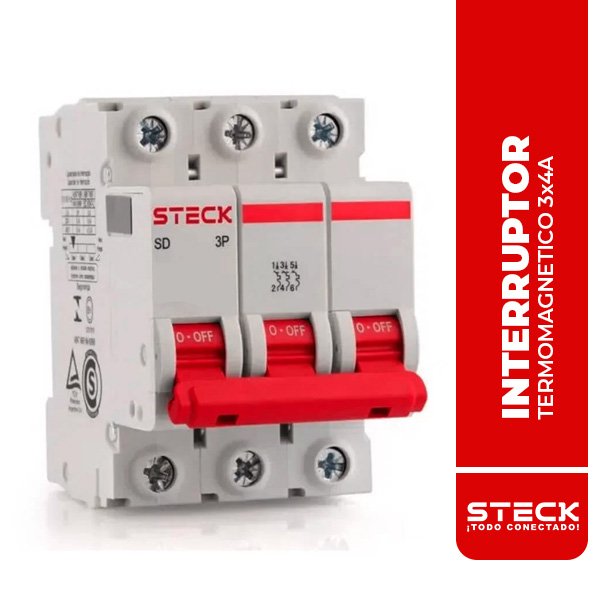

STECK.SDZD63C04 INTERRUPTOR TERMOMAGNETICO TRIPOLAR SDZ 3x4A 6kA@415V 10kA@220V

Datos técnicos – Interruptor Termomagnético STECK SDZD63C04

Característica	Especificación
Código	SDZD63C04
Marca	STECK
Serie	SDZD63
Tipo de producto	Interruptor termomagnético miniatura (MCB)
Número de polos	3P (Tripolar)
Corriente nominal (In)	4 A
Curva de disparo	Curva C (5 a 10 × In)
Tecnología de disparo	Térmico-magnético
Tensión nominal de operación (Ue)	400 V AC
Frecuencia	50/60 Hz
Poder de corte (Icn)	6 kA a 415 V AC
Poder de corte (Icu)	10 kA a 230 V AC
Categoría de utilización	Categoría A
Clase de limitación	Clase 3
Tensión de aislamiento (Ui)	500 V AC
Tensión soportable de impulso (Uimp)	6 kV
Apto para seccionamiento	Sí
Montaje	Riel DIN 35 mm
Grado de protección	IP20
Indicador de posición de contactos	Sí
Altura	91 mm
Ancho	54 mm (3 módulos DIN)
Profundidad	78,5 mm
Peso	0,125 kg
Sección de conductor rígido	1 a 25 mm²
Sección de conductor flexible	1 a 16 mm²
Par de apriete	2 N·m
Resistencia mecánica	20.000 ciclos
Resistencia eléctrica	10.000 ciclos
Temperatura de operación	-35 °C a +70 °C
Temperatura de almacenamiento	-40 °C a +85 °C
Humedad relativa máxima	95 % a 55 °C
Normas	IEC 60898-1 / IEC 60947-2
