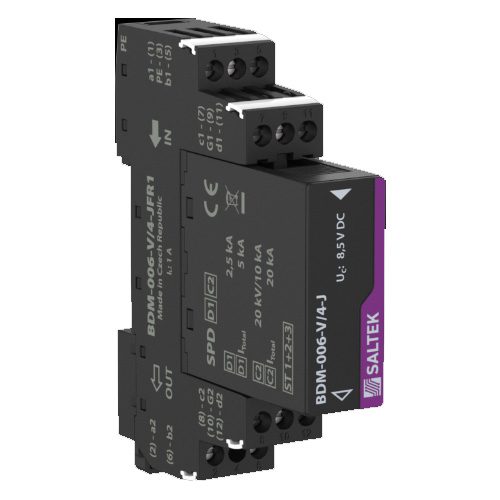

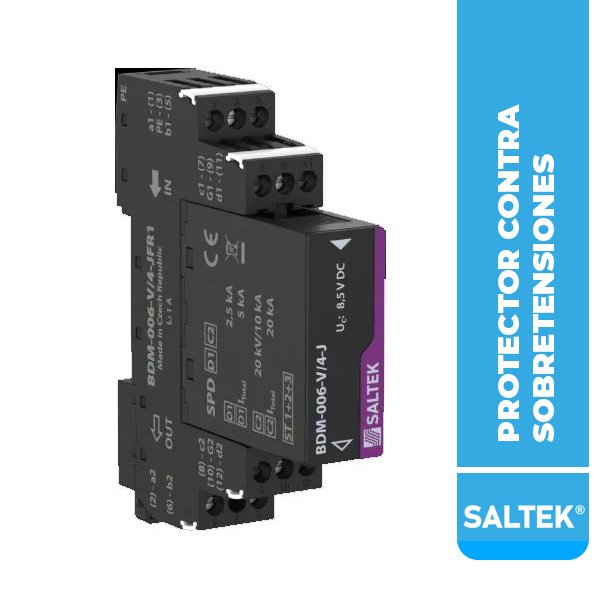

PROTECTOR CONTRA SOBRETENSIÓN BDM-006-V/4-JFR1
módulo enchufable, impedancia de acoplamiento (R – resistencia), línea separada de tierra de protección a través de GDT.
protección contra sobretensiones gruesa y fina para cuatro líneas de señalización de 1 núcleo, instalación cerca de equipos protegidos, para protección de interfaces de comunicación de I&C, seguridad electrónica y sistemas de detección de incendios, etc. (principalmente los circuitos de control) contra el impacto de sobretensiones, gruesas y protección contra sobretensión fina (núcleo – GND) en modo diferencial y protección contra sobretensión gruesa en modo común (línea – PE)
SKU
SLK.A06396
Category SALTEK
Tags ˂1, 1, 10/350 μs, 230 V AC, 25 kA, 25 kV, 25 ns, 275 V AC, 30 kA, 35KV, 40 kA, 5 kV, 50 kA, 60 kA, 8/20 μs, ABB, arrester, borne, bornera, campos magnéticos, Categoria 3, Categoría III, Clase I, Clase II, contacto, contra sobretensión, contra sobretensiones, Corriente de impulso del rayo, Corriente máxima de descarga, Corriente nominal de cortocircuito ISCCR, Corriente nominal de descarga, DEHN, DEHNguard, descargador, disparos intempestivos, DPS, efectos inductivos, EN 61643-11, enchufable, FLT-CP-2C-350, IEC 61643-11, Iimp, Imax, impacto directo cercano a un rayo, In, kits de pararrayos, normas, OVR, pararrayos, Phoenix Contact, polos del sistema, protección, protector, remoto, SLP-275 V/2, SOBRETENSIONES, sobretensiones transitorias, surge, Tensión de protección Up, tiempo de respuesta, Tiempo de respuesta ta, tipo 1+2, tipo 2, TVSS, varistor, voltaje de protección
Marca: SALTEK
Descargador de corriente de rayo
módulo enchufable, impedancia de acoplamiento (R – resistencia), línea separada de tierra de protección a través de GDT.
módulo enchufable, impedancia de acoplamiento (R – resistencia), línea separada de tierra de protección a través de GDT.
- descargador de corriente de rayo con grueso y fina protección contra sobretensiones para 4 núcleos líneas de señalización.
- instalación en el límite de LPZ y zonas LPZ 1 en la entrada de línea en edificio o superior y también instalación cerca del dispositivo protegido.
- para la protección de las interfaces de comunicación de I&C, sistemas MaR, electrónicos sistemas de seguridad y detección de incendios, etc. (principalmente para interfaces RS-485) contra impacto de la sobretensión.
- protección contra sobretensiones gruesas y finas (core – core, GND) en modo diferencial y protección contra sobretensiones gruesas
en modo común (línea – PE).
| Parametro / Tipo | DM-006-V/4-JFR1 | |
|---|---|---|
| Conexión (entrada - salida) | terminales - terminales | |
| Ubicación de SPD | ST 1+2+3 | |
| Voltaje nominal | Un | 6 V DC |
| Voltaje de funcionamiento máximo | Uc | 6 V AC / 8.5 V DC |
| Corriente de carga nominal | IL | 1 A |
| Corriente nominal de descarga C2 (8/20 μs) por núcleo | In | 10 kA |
| Corriente nominal de descarga C2 (8/20 μs) GND-PE | In | 10 kA |
| Corriente de descarga total C2 (8/20 μs) núcleos-PE | Itotal | 20 kA |
| Modo de nivel de protección de voltaje C3 GND-PE a 1 kV / μs | Up | 550 V |
| Modo de nivel de protección de voltaje C3 GND central a 1 kV / μs | Up | 12 V |
| Corriente de impulso de rayo D1 (10/350 μs) por núcleo | Iimp | 2.5 kA |
| Corriente de descarga total D1 (10/350 μs) núcleos-PE | Itotal | 5 kA |
| Tiempo de respuesta GND-PE | Ta | 100 ns |
| Tiempo de respuesta core-GND | Ta | 1 ns |
| Resistencia en serie por núcleo | R | 0.8 Ω |
| Umbral de frecuencia core-GND | f | 0.8 MHz |
| Sección transversal de conductores conectados sólido (min / max) | 0.14 mm2 / 4 mm2 | |
| Sección transversal de conductores conectados varado (min / max) | 0.14 mm2 / 2.5 mm2 | |
| Grado de preotección | IP 20 | |
| Rango de temperaturas de operación (mínimo máximo) | -40 °C / 70 °C | |
| Montaje | DIN rail 35 mm | |
| De acuerdo a la norma | EN 61643-21+A1,A2:2013, IEC 61643-21+A1,A2:2012 / D1, C2 | |
| Número de pedido | SLK.A06396 |
