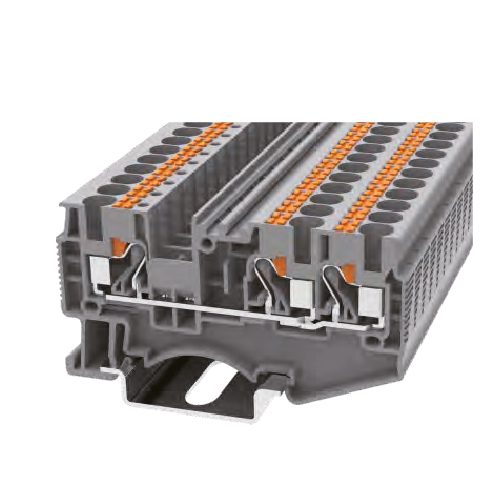

BORNERA DE CONEXION RAPIDA DS4-TW
Table of Contents
Parámetros eléctricos UL
Tensión nominal | 600V |
Corriente nominal | 30A |
Datos de cableado
Sección de conductor flexible (puntera sin funda de plástico) | 0,2-4 mm² |
Sección de conductor flexible (puntera con funda de plástico) | 0,2-4 mm² |
2 conductores flexibles con casquillo TWIN | 0,5-1 mm² |
Longitud de tira | 10~12mm |
Sección del conductor macizo | 0,2~6 mm² |
Sección del conductor flexible | 0,2~4 mm² |
Sección del conductor macizo AWG | 24~10 |
Condiciones ambientales
Temperatura ambiente (almacenamiento / transporte) | -25 ℃ ~ 60 ℃ |
Temperatura ambiente (funcionamiento) | -40 °C ~ 105 °C (dependiendo de la curva de reducción) |
Humedad relativa (almacenamiento/transporte) | 25%~75% |
Parámetros eléctricos IEC
Tensión nominal (III / 3) | 800V |
Corriente nominal (III / 3) | 32A |
Tensión transitoria nominal | 8KV |
Prueba de seguridad
Anti-toque de dedos | Pasado la prueba |
Prueba de rendimiento mecánico
Fuerza mecánica | Pasado la prueba |
Soporte de fijación | Pasado la prueba |
Prueba de tracción rotacional | Pasado la prueba |
Protección del medio ambiente
ALCANCE SVHC | Plomo 7439-92-1 |
RoHS | Sin sustancias nocivas excesivas |
Prueba de rendimiento eléctrico
Caída de voltaje | ≤3,2mV |
Prueba de aumento de temperatura | ≤45K |
Dimensión
Altura | 29,3 mm |
NS 35/7,5 Altura | 36,8 mm |
Ancho de la placa final | 2,2 mm |
NS 35/15 Altura | 44,3 mm |
longitud | 66,5 mm |
ancho | 6,2 mm |
Descripción general
Grupo de materiales aislantes | I |
prueba estándar | IEC60947-7-1 |
Tipo de conección | Conexión en línea |
Número de filas | 1 |
número de conexiones | 3 |
Paneles laterales abiertos | Sí |
Materiales de aislamiento | Pensilvania |
Grado retardante de llama, conforme a UL 94 | V0 |
