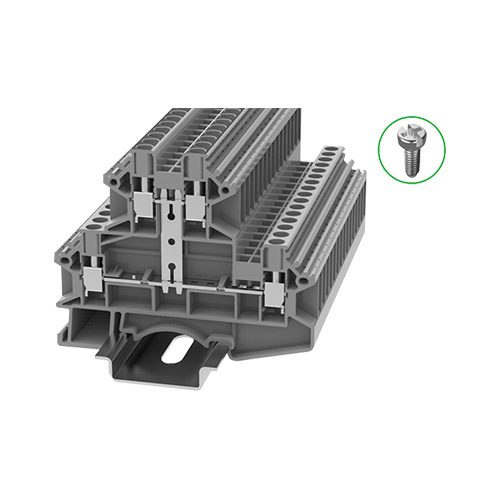

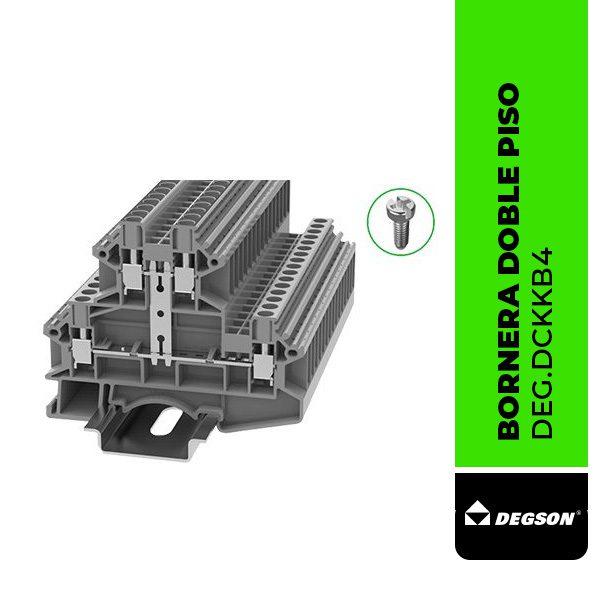

BORNERA DOBLE PISO CON PUENTE FIJO CENTRAL, DCKKB4
| Número de filas |
2 |
| número de conexiones |
4 |
| Paneles laterales abiertos |
Sí |
| Materiales de aislamiento |
Pensilvania |
| Grado retardante de llama, conforme a UL 94 |
V0 |
| Grupo de materiales aislantes |
I |
| prueba estándar |
IEC60947-7-1 |
| Método de conexión |
conexión de tornillo |
Dimensión
| ancho |
6,1mm |
| Ancho de la placa final |
1,5 mm |
| Altura |
61,8 mm |
| NS 35/7,5 Altura |
63mm |
| NS 35/15 Altura |
70,5 mm |
| longitud |
76mm |
Datos de cableado
| Longitud de tira |
8~9mm |
| Sección del conductor macizo AWG |
22~10 |
| Sección del conductor macizo |
0,5~6 mm² |
| Sección del conductor flexible |
0,5~4 mm² |
| Sección de conductor flexible (puntera sin funda de plástico) |
0,5-4 mm² |
| Sección de conductor flexible (puntera con funda de plástico) |
0,5-2,5 mm² |
| 2 conductores flexibles con casquillo TWIN |
0,5-1,5 mm² |
| Tipo de tornillo |
tornillo ranurado |
| rosca de tornillo |
M3 |
| Par de apriete |
0,6 Nm |
Parámetros eléctricos IEC
| Tensión nominal (III / 3) |
800V |
| Corriente nominal (III / 3) |
32A |
| Tensión transitoria nominal |
8KV |
Parámetros eléctricos UL
| Tensión nominal |
300V |
| Corriente nominal |
30A |
Condiciones ambientales
| Temperatura ambiente (funcionamiento) |
-40 °C ~ 105 °C (dependiendo de la curva de reducción) |
| Humedad relativa (almacenamiento/transporte) |
25%~75% |
| Temperatura ambiente (almacenamiento / transporte) |
-25 ℃ ~ 60 ℃ |
Prueba de rendimiento mecánico
| Fuerza mecánica |
Pasado la prueba |
| Soporte de fijación |
Pasado la prueba |
| Prueba de tracción rotacional |
Pasado la prueba |
Prueba de rendimiento eléctricz
| Caída de voltaje |
≤3,2mV |
| Prueba de aumento de temperatura |
≤45K |
Prueba de seguridad
| Anti-toque de dedos |
Pasado la prueba |
Protección del medio ambiente
| RoHS |
Sin sustancias nocivas excesivas |
| ALCANCE SVHC |
Plomo 7439-92-1 |
