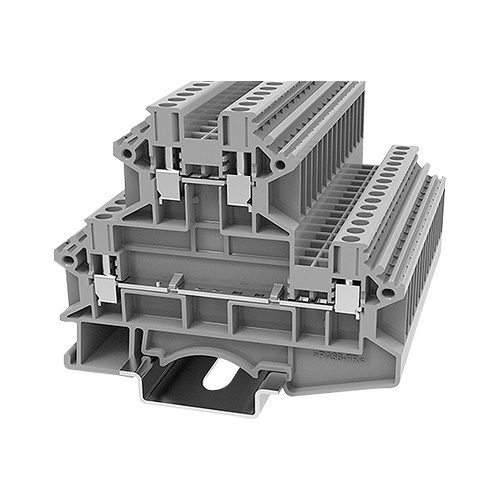

BORNERA DOBLE PISO DCKKB2.5, 0,2~2,5 mm2,, 24A, CONEXION TORNILLO
Ficha Técnica
SKU
DEG.DCKKB2.5
Category 01-BORNERAS
Tags ABB, bornera, conexion, cuchilla, Degson, marcador, Phoenix Contact, seccionable, ZS3
Marca: DEGSON

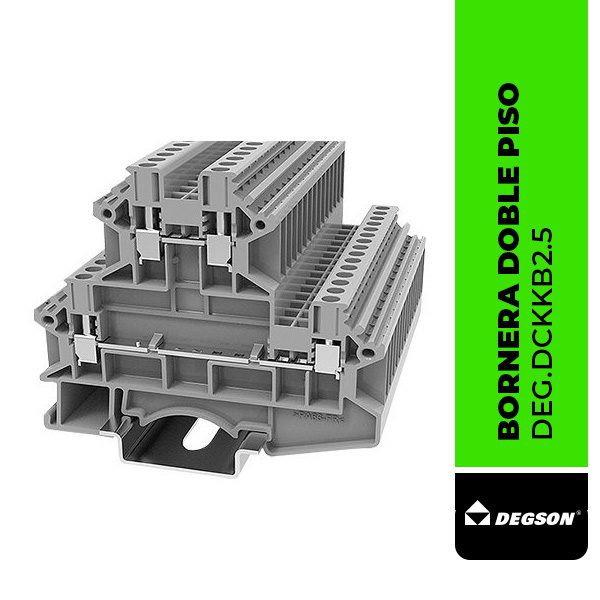

BORNERA DOBLE PISO DCKKB2.5
Descripción general
| Número de filas | 2 |
| número de conexiones | 4 |
| Paneles laterales abiertos | Sí |
| Materiales de aislamiento | Pensilvania |
| Grado retardante de llama, conforme a UL 94 | V0 |
| Grupo de materiales aislantes | I |
| prueba estándar | IEC60947-7-1 |
| Método de conexión | conexión de tornillo |
Dimensión
| ancho | 5,1mm |
| Ancho de la placa final | 1,5 mm |
| Altura | 61,8 mm |
| NS 35/7,5 Altura | 63mm |
| NS 35/15 Altura | 70,5 mm |
| longitud | 76mm |
Datos de cableado
| Longitud de tira | 8~9mm |
| Sección del conductor macizo AWG | 28~12 |
| Sección del conductor macizo | 0,2~4 mm² |
| Sección del conductor flexible | 0,2~2,5 mm² |
| Sección de conductor flexible (puntera sin funda de plástico) | 0,2-2,5 mm² |
| Sección de conductor flexible (puntera con funda de plástico) | 0,5-1,5 mm² |
| 2 conductores flexibles con casquillo TWIN | 0,5-1 mm² |
| Tipo de tornillo | Tornillo cruzado y ranurado |
| rosca de tornillo | M2.5 |
| Par de apriete | 0,4 Nm |
Parámetros eléctricos IEC
| Tensión nominal (III / 3) | 500V |
| Corriente nominal (III / 3) | 24A |
| Tensión transitoria nominal | 6KV |
Parámetros eléctricos UL
| Tensión nominal | 300V |
| Corriente nominal | 20A |
Condiciones ambientales
| Temperatura ambiente (funcionamiento) | -40 °C ~ 105 °C (dependiendo de la curva de reducción) |
| Humedad relativa (almacenamiento/transporte) | 25%~75% |
| Temperatura ambiente (almacenamiento / transporte) | -25 ℃ ~ 60 ℃ |
Prueba de rendimiento mecánico
| Fuerza mecánica | Pasado la prueba |
| Soporte de fijación | Pasado la prueba |
| Prueba de tracción rotacional | Pasado la prueba |
Prueba de rendimiento eléctrico
| Caída de voltaje | ≤3,2mV |
| Prueba de aumento de temperatura | ≤45K |
Prueba de seguridad
| Anti-toque de dedos | Pasado la prueba |
Protección del medio ambiente
| RoHS | Sin sustancias nocivas excesivas |
| ALCANCE SVHC | Plomo 7439-92-1 |
