Bornera interrumpible conexión PUSH IN (DS4-TG)
Ficha Técnica
SKU
DEG.DS4-TG
Categories BORNERAS, SERIE PC
Tags ABB, bornera, conexion, CONEXION A TORNILLO, cuchilla, Degson, importador directo, isa, Isa industrial, Phoenix Contact, seccionable
Marca: DEGSON

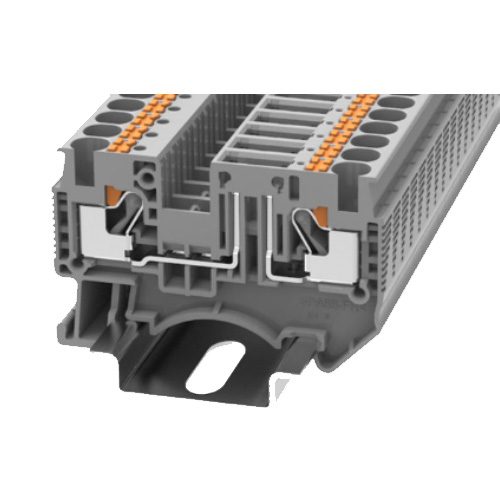

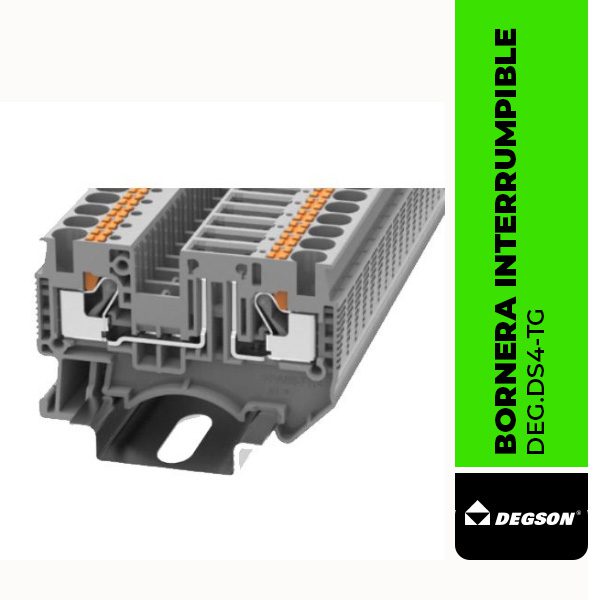

BORNERA INTERRUMPIBLE PUSH IN
Parámetros eléctricos IEC
| Corriente nominal (III / 3) | 20A |
Parámetros eléctricos UL
| Tensión nominal | 300V |
| Corriente nominal | 20A |
Datos de cableado
| Sección de conductor flexible (puntera sin funda de plástico) | 0,2-4 mm² |
| Sección de conductor flexible (puntera con funda de plástico) | 0,2-4 mm² |
| 2 conductores flexibles con casquillo TWIN | 0,5-1 mm² |
| Longitud de tira | 11~13 mm |
| Sección del conductor macizo | 0,2~6 mm² |
| Sección del conductor flexible | 0,2~4 mm² |
| Sección del conductor macizo AWG | 24~10 |
Condiciones ambientales
| Temperatura ambiente (almacenamiento / transporte) | -25 ℃ ~ 60 ℃ |
| Temperatura ambiente (funcionamiento) | -40 °C ~ 105 °C (dependiendo de la curva de reducción) |
| Humedad relativa (almacenamiento/transporte) | 25%~75% |
Parámetros eléctricos IEC
| Tensión nominal (III / 3) | 500V |
| Tensión transitoria nominal | 6KV |
Prueba de seguridad
| Anti-toque de dedos | Pasado la prueba |
Prueba de rendimiento mecánico
| Fuerza mecánica | Pasado la prueba |
| Soporte de fijación | Pasado la prueba |
| Prueba de tracción rotacional | Pasado la prueba |
Protección del medio ambiente
| ALCANCE SVHC | Plomo 7439-92-1 |
| RoHS | Sin sustancias nocivas excesivas |
Prueba de rendimiento eléctrico
| Caída de voltaje | ≤3,2mV |
| Prueba de aumento de temperatura | ≤45K |
Dimensión
| Altura | 29,3 mm |
| NS 35/7,5 Altura | 36,8 mm |
| Ancho de la placa final | 1,5 mm |
| NS 35/15 Altura | 44,3 mm |
| longitud | 55,6 mm |
| ancho | 6,2 mm |
Descripción general
| Grupo de materiales aislantes | I |
| prueba estándar | IEC60947-7-1 |
| Tipo de conección | Conexión en línea |
| Número de filas | 1 |
| número de conexiones | 2 |
| Paneles laterales abiertos | Sí |
| Materiales de aislamiento | Pensilvania |
| Grado retardante de llama, conforme a UL 94 | V0 |
