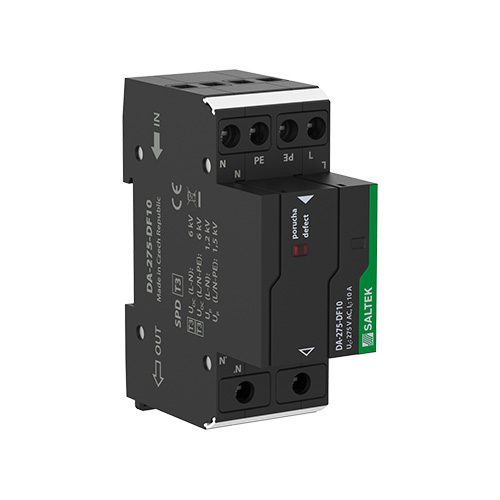

SEÑALIZACIÓN DE FALLA ÓPTICA DA-275-DF10
señalización de falla óptica
- protección contra sobretensiones con filtro de interferencia RF integrado
- instalación en sistemas de distribución de baja tensión cerca del equipo protegido
- para proteger la fuente de alimentación de los sistemas de control MaR, EZS, EPS, etc. contra sobretensiones de pulso e interferencias de RF.
| Parametro / Tipo | DA-275-DF10 | |
|---|---|---|
| Voltaje nominal | Un | 230 V AC |
| Voltaje de funcionamiento máximo | Uc | 275 V AC |
| Corriente de carga nominal | IL | 10 A |
| Corriente nominal de descarga (8/20 μs) L-N | In | 3 kA |
| Corriente nominal de descarga (8/20 μs) N-PE | In | 3 kA |
| Corriente nominal de descarga (8/20 μs) L + N-PE | In | 5 kA |
| Tensión de prueba L-N | Uoc | 6 kV |
| Prueba de voltaje N-PE | Uoc | 6 kV |
| Prueba de voltaje L + N-PE | Uoc | 10 kV |
| Modo de nivel de protección de voltaje L-N | Up | 1,2 kV |
| Modo de nivel de protección de voltaje N-PE | Up | 1,5 kV |
| Modo de nivel de protección de voltaje L-PE | Up | 1,5 kV |
| Corriente nominal de cortocircuito | ISCCR | 6 kA |
| Máxima protección contra sobrecorriente | 10 A gL/gG or C 10 A | |
| Tiempo de respuesta L-N | Ta | 25 ns |
| Tiempo de respuesta N-PE | Ta | 100 ns |
| Atenuación de filtro a 1MHz (50 Ω / 50 Ω) asimétrico | 30 dB | |
| Sección transversal de conductores conectados sólido (máximo) | 6 mm2 | |
| Sección transversal de conductores conectados varado (max) | 6 mm2 | |
| Indicación de falla | Indicador rojo | |
| Sección transversal de indicación remota conductores sólidos (máx.) | 1,5 mm2 | |
| Sección transversal de indicación remota conductores trenzados (máx.) | 1,5 mm2 | |
| Grado de protección | IP 20 | |
| Rango de temperaturas de operación (mínimo máximo) | -40 °C / 80 °C | |
| Montaje | DIN rail 35 mm | |
| De acuerdo con la norma | EN 61643-11:2012, IEC 61643-11:2011 / T3 | |
| Número de pedido | SLK.A05719 |
