- Protección contra sobretensiones gruesa y fina para Líneas de señalización de 3 núcleos.
- Instalación cerca de equipos protegidos.
- Para la protección de la comunicación interfaces de I&C, seguridad electrónica y sistemas de detección de incendios, etc. (principalmente para interfaces RS-485) contra impacto de la sobretensión.
- Protección contra sobretensiones gruesa y fina en modo diferencial (núcleo – núcleo) y protección gruesa en modo común (núcleo – PE).

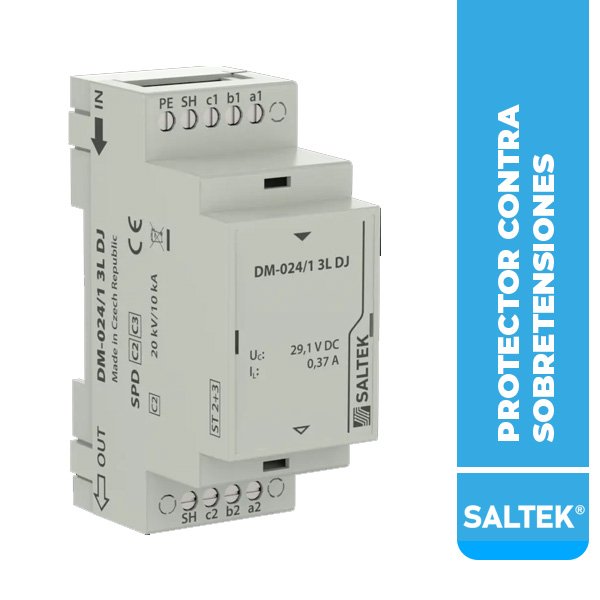

| Parametro / Tipo | DM-024/1 3L DJ | |
|---|---|---|
| Conexión (entrada - salida) | terminales - terminales | |
| Ubicación de SPD | ST 2+3 | |
| Voltaje nominal | Un | 24 V DC |
| Voltaje de funcionamiento máximo | Uc | 20,6 V AC / 29,1 V DC |
| Corriente de carga nominal | IL | 0,37 A |
| Corriente nominal de descarga C2 (8/20 μs) por núcleo | In | 10 kA |
| Modo de nivel de protección de voltaje C2 core-core en In | Up | 50 V |
| Modo de nivel de protección de voltaje C2 core-PE en In | Up | 350 V |
| Modo de nivel de protección de voltaje C3 núcleo-núcleo a 1 kV / μs | Up | 40 V |
| Modo de nivel de protección de voltaje C3 núcleo-PE a 1 kV / μs | Up | 650 V |
| Tiempo de respuesta core-core | Ta | 1 ns |
| Tiempo de respuesta core-PE | Ta | 100 ns |
| Inductancia en serie por núcleo | L | 100 μH |
| Frecuencia umbral core-core | f | 0,16 MHz |
| Sección transversal de conductores conectados sólido (max) | 4 mm2 | |
| Sección transversal de conductores conectados varado (max) | 2,5 mm2 | |
| Grado de protección | IP 20 | |
| Rango de temperaturas de operación (min/max) | -40 °C / 80 °C | |
| Montaje | DIN rail 35 mm | |
| De acuerdo a la norma | EN 61643-21+A1,A2:2013, IEC 61643-21+A1,A2:2012 / C2,C3 | |
| Número de pedido | SLK.A01519 | |
