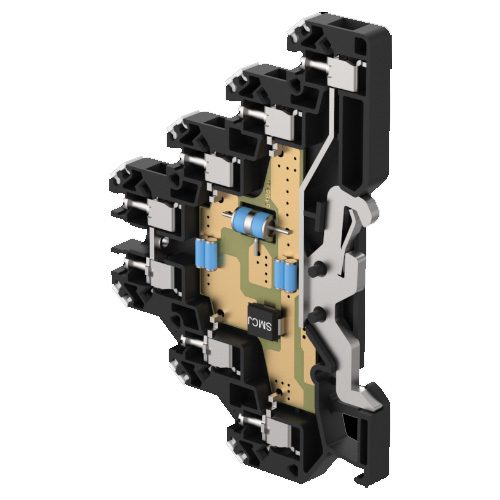

PROTECTOR CONTRA SOBRETENSIÓN DMHF-024-V/1-FR1
Módulo enchufable, impedancia de acoplamiento (R – resistencia), línea separada de tierra de protección a través de GDT
Protección contra sobretensiones gruesas y finas de líneas de señalización de alta velocidad de 2/3 núcleos, instalación cerca de equipos protegidos, para protección de interfaces de comunicación, principalmente las líneas RS-485 y RS-232, de I&C, seguridad electrónica y sistemas de detección de incendios, etc. contra el impacto de la sobretensión, protección contra sobretensiones gruesas y finas (núcleo – núcleo, GND) en modo diferencial y protección contra sobretensiones gruesas en modo común (línea – PE)
SKU
SLK.A06553
Category SALTEK
Tags ABB, arrester, borne, bornera, contacto, contra sobretensión, contra sobretensiones, DEHN, DEHNguard, descargador, enchufable, FLT-CP-2C-350, OVR, pararrayos, Phoenix Contact, protección, protector, remoto, SOBRETENSIONES, surge, TVSS, varistor
Marca: SALTEK
- Descargador de corriente de rayo con protección contra sobretensión de dos etapas de líneas de señal de dos núcleos de alta velocidad
- instalación en la entrada del edificio en la interfaz de las zonas LPZ 0 – LPZ 1 y superior y justo antes del equipo protegido
- para proteger las interfaces de los sistemas de control MaR, EZS, EPS, etc., especialmente la interfaz RS 485 y PROFIBUS, contra sobretensiones de pulso
- contra sobretensiones longitudinales (tierra de protección del núcleo) y contra sobretensiones transversales (núcleo-núcleo) protección contra sobretensiones gruesas y finas.
| Parametro / Tipo | DMHF-024-V/1-FR1 |
|---|---|
| Conexión (entrada - salida) | terminales - terminales |
| Ubicación de SPD | ST 1+2+3 |
| Voltaje nominal Un | 24 V DC |
| Voltaje de funcionamiento máximo Uc | 25 V AC / 36 V DC |
| Corriente de carga nominal IL | 1 A |
| Corriente nominal de descarga C2 (8/20 μs) por núcleo In | 10 kA |
| Corriente nominal de descarga C2 (8/20 μs) GND-PE In | 10 kA |
| Corriente de descarga total C2 (8/20 μs) núcleos-PE Itotal | 20 kA |
| Modo de nivel de protección de voltaje C3 núcleo-núcleo a 1 kV / μs Up | 48 V |
| Modo de nivel de protección de voltaje C3 núcleo-PE a 1 kV / μs Up | - |
| Modo de nivel de protección de voltaje C3 GND-PE a 1 kV / μs Up | 550 V |
| Modo de nivel de protección de voltaje C3 GND central a 1 kV / μs Up | 48 V |
| Corriente de impulso de rayo D1 (10/350 μs) por núcleo Iimp | 2.5 kA |
| Corriente de descarga total D1 (10/350 μs) núcleos-PE Itotal | 5 kA |
| Tiempo de respuesta core-core Ta | 1 ns |
| Tiempo de respuesta core-PE Ta | - |
| Tiempo de respuesta GND-PE Ta | 100 ns |
| Tiempo de respuesta core-GND Ta | 1 ns |
| Resistencia en serie por núcleo R | 0.8 Ω |
| Frecuencia umbral core-core F | 70 MHz |
| Sección transversal de conductores conectados sólido (min / max) | 0.14 mm2 / 4 mm2 |
| Sección transversal de conductores conectados varado (min / max) | 0.14 mm2 / 2.5 mm2 |
| Grado de protección | IP 20 |
| Rango de temperaturas de funcionamiento (min / max) | -40 °C / 70 °C |
| De acuerdo a la norma | EN 61643-21+A1,A2:2013, IEC 61643-21+A1,A2:2012 / D1, C2 |
| Número de pedido | SLK.A06553 |
