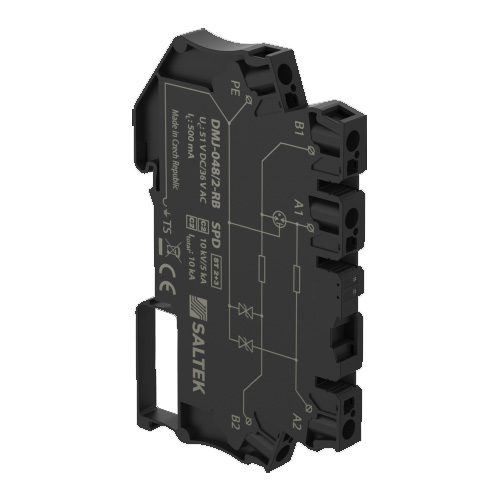

PROTECTOR CONTRA SOBRETENSIÓN DMJ-048/2-RB
Impedancia de acoplamiento (resistencia), terminales sin tornillos, protección contra sobretensiones gruesas y finas para dos redes de señalización de 1 núcleo, instalación cerca de equipos protegidos, para protección de interfaces de comunicación y circuitos de control de I&C, seguridad electrónica y sistemas de detección de incendios, etc. contra el impacto de Sobretensión, protección contra sobretensión gruesa y fina en modo común (núcleo – PE)
Ficha Técnica: DMJ-048 2-RB
Declaración de conformidad: ES_EN_A06067
Instrucciones para la Instalación: C14833
.
SKU
SLK.A06067
Category 14-PROTECTOR CONTRA SOBRETENSIÓN
Tags ˂1, 1, 10/350 μs, 230 V AC, 25 kA, 25 kV, 25 ns, 275 V AC, 30 kA, 35KV, 40 kA, 5 kV, 50 kA, 60 kA, 8/20 μs, ABB, arrester, borne, bornera, campos magnéticos, Categoria 3, Categoría III, Clase I, Clase II, contacto, contra sobretensión, contra sobretensiones, Corriente de impulso del rayo, Corriente máxima de descarga, Corriente nominal de cortocircuito ISCCR, Corriente nominal de descarga, DEHN, DEHNguard, descargador, disparos intempestivos, DPS, efectos inductivos, EN 61643-11, enchufable, FLT-CP-2C-350, IEC 61643-11, Iimp, Imax, impacto directo cercano a un rayo, In, kits de pararrayos, normas, OVR, pararrayos, Phoenix Contact, polos del sistema, protección, protector, remoto, SLP-275 V/2, SOBRETENSIONES, sobretensiones transitorias, surge, Tensión de protección Up, tiempo de respuesta, Tiempo de respuesta ta, tipo 1+2, tipo 2, TVSS, varistor, voltaje de protección
Marca: SALTEK
- protección contra sobretensiones gruesa y fina para dos redes de señalización de 1 núcleo.
- instalación cerca de protegido equipo.
- para la protección de la comunicación interfaces y circuitos de control de I&C, seguridad electrónica y detección de incendios sistemas, etc. contra el impacto de la sobretensión voltaje.
- protección contra sobretensiones gruesas y finas en modo común (núcleo – PE).
| Parametro / Tipo | DMJ-048/2-RB |
|---|---|
| Conexión (entrada - salida) | terminales sin tornillos |
| Ubicación de SPD | ST 2+3 |
| Voltaje nominal Un | 48 V DC |
| Voltaje de funcionamiento máximo Uc | 36 V AC / 51 V DC |
| Corriente de carga nominal IL | 0,5 A |
| Corriente nominal de descarga C2 (8/20 μs) por núcleo In | 5 kA |
| Corriente de descarga total C2 (8/20 μs) núcleos-PE Itotal | 10 kA |
| Corriente de descarga de impulso D1 (10/350 μs) por núcleo Iimp | 0,5 kA |
| Modo de nivel de protección de voltaje C2 core-PE en In Up | 95 V |
| Modo de nivel de protección de voltaje C3 núcleo-PE a 1 kV / μs Up | 65 V |
| Tiempo de respuesta core-core Ta | 1 ns |
| Resistencia en serie por núcleo R | 1,6 Ω |
| Frecuencia umbral core-core f | 5 MHz |
| Sección transversal de conductores conectados sólido (máximo) | 0,08 mm2 / 4 mm2 |
| Sección transversal de conductores conectados varado (máximo) | 0,08 mm2 / 2,5 mm2 |
| Grado de protección | IP 20 |
| Rango de temperaturas de operación (mínimo máximo) | -40 °C / 70 °C |
| Montaje | DIN rail 35 mm |
| De acuerdo a la norma | EN 61643-21+A1,A2:2013, IEC 61643-21+A1,A2:2012 / C2,C3 |
| Número de pedido | SLK.A06067 |
