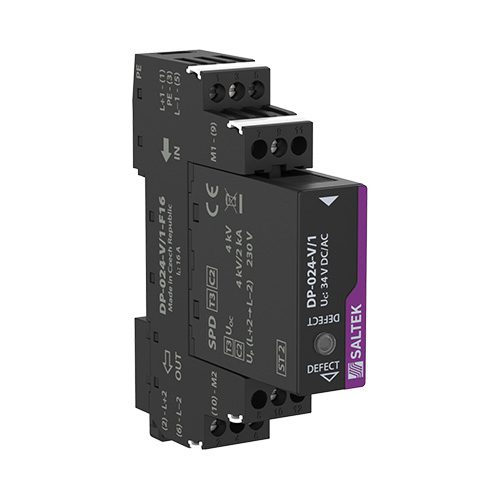

PROTECTOR CONTRA SOBRETENSIÓN DP-024-V/1-F16
módulo extraíble, señalización de falla óptica, conductor intermedio separado de la tierra de protección por pararrayos
SKU
SLK.A05665
Category 14-PROTECTOR CONTRA SOBRETENSIÓN
Tags ABB, arrester, contacto, contra sobretensión, contra sobretensiones, DEHN, DEHNguard, descargador, enchufable, OVR, pararrayos, Phoenix Contact, protección, protector, PT 2-PE/S-24AC/FM, remoto, SOBRETENSIONES, surge, T3, tipo 3, TVSS, varistor
Marca: SALTEK
- Protección contra sobretensiones para uso universal para proteger todo tipo de equipos eléctricos y electrónicos de baja tensión contra sobretensiones de pulso
- instalación en sistemas de distribución de baja tensión cerca del equipo protegido
- para proteger el dispositivo contra los efectos de sobretensión inducida en caso de caída de un rayo y contra sobretensión de conmutación.
| Parametro / Tipo | DP-024-V/1-F16 | |
|---|---|---|
| Conexión (entrada - salida) | terminales - terminales | |
| Ubicación de SPD | ST 2 | |
| Voltaje nominal | Un | 24 V AC |
| Voltaje de funcionamiento máximo | Uc | 34 V AC / 34 V DC |
| Corriente de carga nominal | IL | 16 A |
| Corriente nominal de descarga C2 (8/20 μs) por núcleo | In | 2 kA |
| Modo de nivel de protección de voltaje C2 core-core en In | Up | 230 V |
| Modo de nivel de protección de voltaje C2 core-PE en In | Up | 750 V |
| Modo de nivel de protección de voltaje C2 core-PE en In | 750 V | |
| Prueba de voltaje L + - L- | 4 kV | |
| Prueba de voltaje L + (L -) - PE | 4 kV | |
| Tensión de prueba M-PE | 4 kV | |
| Nivel de protección de voltaje L + - L- | 0,23 kV | |
| Nivel de protección de voltaje L + (L -) - PE | 0,75 kV | |
| Nivel de protección de voltaje M-PE | 0,75 kV | |
| Máxima protección contra sobrecorriente | 16 A gL/gG or B 16 A | |
| Tiempo de respuesta L + - L- | 25 ns | |
| Tiempo de respuesta 50 + (50 -) - PE | 100 ns | |
| Tiempo de respuesta M-PE | 100 ns | |
| Sección transversal de conductores conectados sólido (min / max) | 0,14 mm2 / 4 mm2 | |
| Sección transversal de conductores conectados varado (min / max) | 0,14 mm2 / 2,5 mm2 | |
| Indicación de falla | indicador rojo | |
| Grado de protección | IP 20 | |
| Rango de temperaturas de operación (mínimo máximo) | -40 °C / 70 °C | |
| Montaje | DIN rail 35 mm | |
| De acuerdo con la norma | EN 61643-21+A1,A2:2013, IEC 61643-21+A1,A2:2012, EN 61643-11:2012, IEC 61643-11:2011 / T3, C2 | |
| Número de pedido | SLK.A05665 | |
| Número de pedido | SLK.A01618 |
