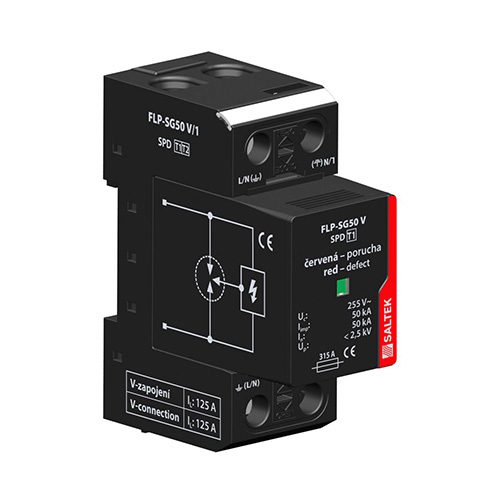

PROTECTOR CONTRA SOBRETENSIÓN FLP-SG50 V/1

módulo extraíble, señalización de falla óptica, posibilidad de bloqueo del módulo

  • brecha cerrada de alto rendimiento
  • diseñado para la instalación en sistemas de distribución de baja tensión, en la interfaz de las zonas LPZ 0 y LPZ 1, especialmente en los cuadros de distribución principales
  • para protección contra los efectos de sobretensión durante rayos directos e indirectos en las aplicaciones más exigentes en las industrias pesadas y químicas, plantas de energía, etc.
  • coordina con SPD tipo 2 (SLP-275 V) incluso sin el uso de cebadores de aislamiento.



Parametro / Tipo FLP-SG50 V/1
Voltaje nominalUn230 V AC
Voltaje de funcionamiento máximoUc255 V AC
Corriente nominal de carga para conexión "V"IL125 A
Corriente de impulso de rayo (10/350 μs)Iimp50 kA
Corriente nominal de descarga (8/20 μs)In50 kA
Nivel de protección de voltajeUp2,5 kV
Posibilidad de desconectar independientemente
la siguiente corriente
Ifi50 kA
Corriente nominal de cortocircuitoISCCR50 kA
Máxima protección contra sobrecorriente315 A gL/gG
Máxima protección contra sobrecorriente para "V"
conexión
125 A gL/gG
Tiempo de respuesta Ta100 ns
Sección transversal de conductores conectados
sólido (min / max)
2,5 mm2 / 50 mm2
Sección transversal de conductores conectados
varado (min / max)
2,5 mm2 / 35 mm2
Indicación de falla campo de indicación rojo
Indicación remota no
Contactos de indicación remota -
Sección transversal de indicación remota
conductores
-
Grado de protección IP 20
Rango de temperaturas de operación
(mínimo máximo)
-40 °C / 80 °C
Montaje DIN rail 35 mm
De acuerdo con la norma EN 61643-11:2012, IEC 61643-11:2011 / T1
Número de pedidoSLK.A04054
