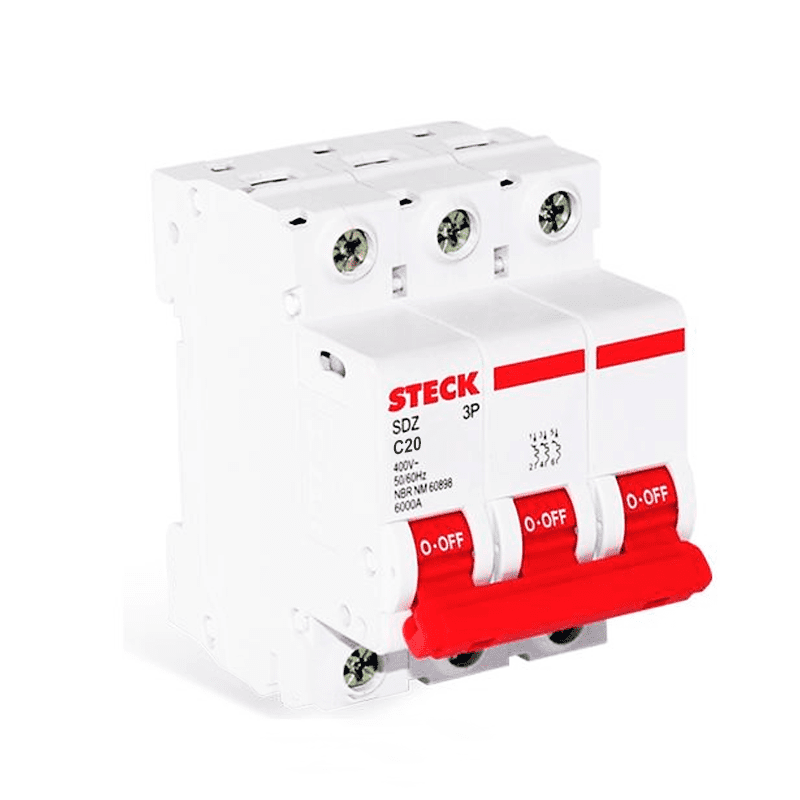

INTERRUPTOR TERMOMAGNETICO TRIPOLAR SDZ 3x20A 6kA@415V 10kA@220V
Ficha Técnica
SKU
STECK.SDZD63C20
Categories SDZ, 21-INTERRUPTORES, INTERRUPTORES TERMOMAGNETICOS
Tags ABB, BTICINO, CHINT, Easy 9, IK60, interruptor STECK, LEGRAND, NXB-63, SCHNEIDER, sdz, trifasico
Marca: STECK
| DESCRIPCIÓN | REFERENCIA |
|---|---|
| Aplicación del dispositivo | Distribución |
| Gama | SDZ |
| Nombre del producto | SDZD63C20 |
| Tipo de producto o componente | Interruptor automático en miniatura |
| Número de polos | 3P |
| Número de polos protegidos | 3 |
| corriente nominal (In) | 20A |
| Tipo de red | AC |
| Tecnología de unidad de disparo | Térmico-magnético |
| Código de curva | C |
| Poder de corte | 6000 A Icn de acuerdo con IEC 60898-1 - 415 V AC 50/60 Hz |
| 10 kA Icu de acuerdo con IEC 60947-2 - 230V AC | |
| Categoría de utilización | Categoría A de acuerdo con IEC 60898-1 |
| Apto para seccionamiento | Sí acorde a IEC 60947-2 |
| Sí acorde a IEC 60898-1 | |
| Normas | IEC 60898-1 |
| IEC 60947-2 | |
| Frecuencia de red | 50/60 Hz |
| Límite de enlace magnético | 8 x In +/- 20% |
| [Ics]Poder de corte en servicio | |
| 50 kA 100 % x Icu de acuerdo con IEC 60947-2 - 12...60 V CA 50/60 Hz | |
| 50 kA 100 % x Icu de acuerdo con IEC 60947-2 - 220...240 V CA 50/60 Hz | |
| 50 kA 100 % x Icu de acuerdo con IEC 60947-2 - 100...133 V CA 50/60 Hz | |
| 50 kA 100 % x Icu de acuerdo con EN 60947-2 - 100...133 V CA 50/60 Hz | |
| Clase de limitación | 3 coordinación IEC 60898-1 |
| [Ui] Tensión nominal de aislamiento | 500 V AC 50/60 Hz acorde a IEC 60947-2 |
| [Uimp] Resistencia a picos de tensión | 6 kV de acuerdo con EN 60947-2 |
| Indicador de posición del contacto | Sí |
| Tipo de control | Maneta |
| Señalizaciones en local | Indicador de disparo |
| Soporte de montaje | Carril DIN |
| Altura | 91 mm |
| Anchura | 18 mm |
| Profundidad | 78,5 mm |
| Peso del producto | 0.125 kg |
| Color | Blanco |
| Durabilidad mecánica | 20000 ciclos |
| Durabilidad eléctrica | 10000 ciclos |
| Conexiones - terminales | Doble terminal, arriba o abajo rígido cableado(s) 1...25 mm² max |
| Doble terminal, arriba o abajo Flexible cableado(s) 1...16 mm² max | |
| Longitud de cable pelado para conectar bornas | 14 mm arriba o abajo |
| Par de apriete | 2 N.m arriba o abajo |
| Protección contra fugas a tierra | Sin |
| Grado de protección IP | IP20 de acuerdo con EN 60529 |
| IP20 acorde a IEC 60529 | |
| Grado de contaminación | 3 |
| Categoría de sobretensión | IV |
| Tropicalización | 2 |
| Humedad relativa | 95 % ( 55 °C ) |
| Temperatura ambiente de funcionamiento | -35...70 °C |
| Temperatura ambiente de almacenamiento | -40...85 °C |
| Periodo de garantia | 24 meses |
