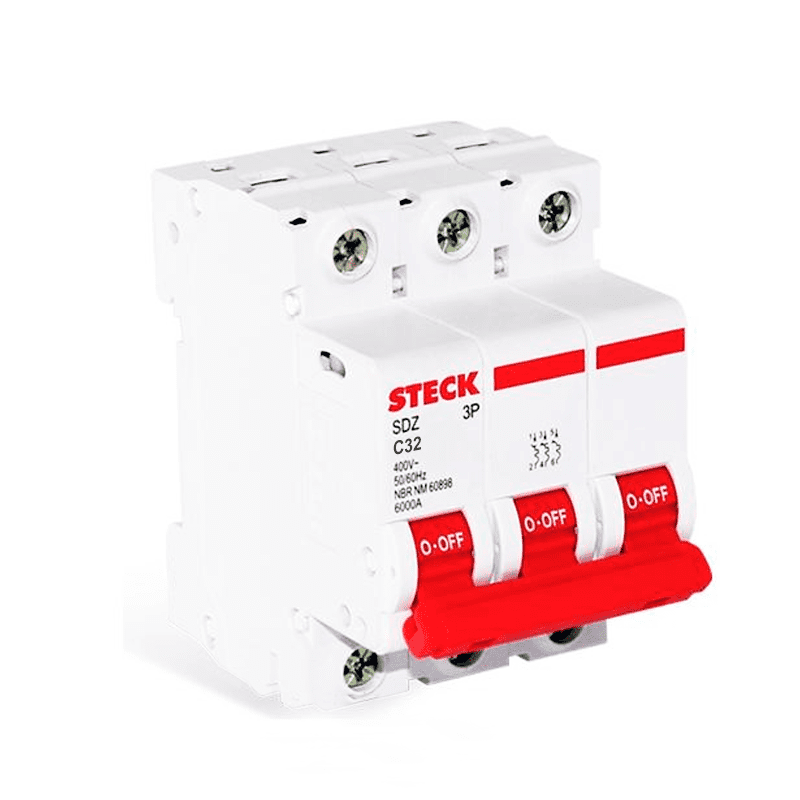

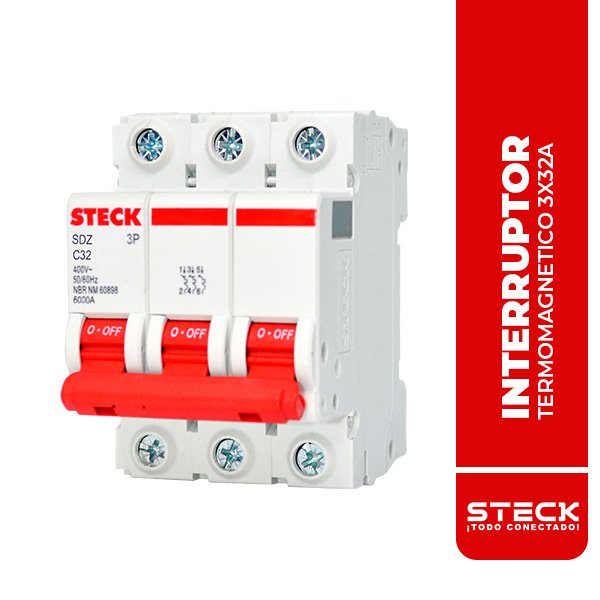

STECK.SDZD63C32 INTERRUPTOR TERMOMAGNETICO TRIPOLAR SDZ 3X32A 6kA@415V 10kA@220V
Ficha Técnica
Datos técnicos – Interruptor Termomagnético STECK SDZD63C32
| Característica | Especificación |
|---|
| Código | SDZD63C32 |
| Marca | STECK |
| Serie | SDZD63 |
| Tipo | Interruptor termomagnético miniatura (MCB) |
| Número de polos | 3P (Tripolar) |
| Corriente nominal (In) | 32 A |
| Curva de disparo | Curva C (5 a 10 × In) |
| Tensión nominal (Ue) | 230/400 V AC |
| Frecuencia | 50/60 Hz |
| Poder de corte (Icn) | 6 kA a 400/415 V AC |
| Poder de corte | 10 kA a 220/230 V AC |
| Tensión de aislamiento (Ui) | 500 V fase-fase / 250 V fase-tierra |
| Tensión soportable de impulso (Uimp) | 4 kV |
| Tensión máxima de trabajo | 400 V AC |
| Grado de protección | IP20 |
| Montaje | Riel DIN 35 mm |
| Capacidad de conexión | Hasta 25 mm² |
| Torque de apriete | 2,5 N·m |
| Resistencia mecánica | 25.000 maniobras |
| Resistencia eléctrica | 6.000 maniobras |
| Temperatura de operación | -20 °C a +60 °C |
| Temperatura de almacenamiento | -40 °C a +70 °C |
| Humedad relativa | 90–96 % a 55 °C |
| Dimensiones aproximadas | 80 × 53 × 73 mm |
| Normas | IEC 60898 / ABNT NBR NM 60898 |
| Certificación | Bureau Veritas / INMETRO |
