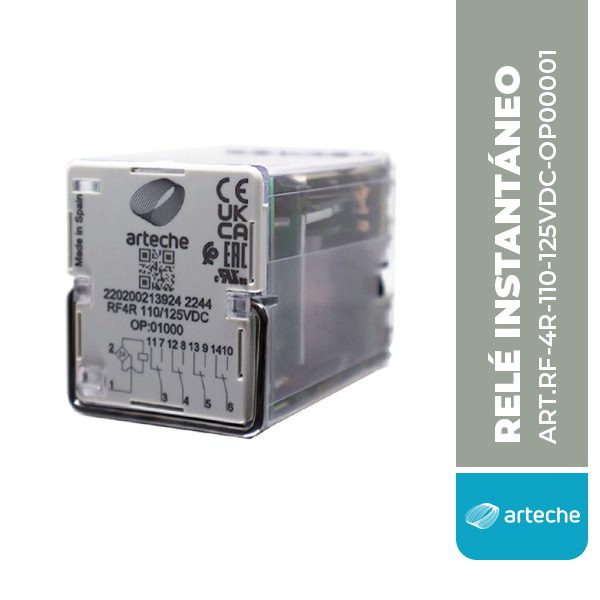

Ficha técnica – RF-4R-110/125VDC OP00001
Fabricante: Arteche
El RF-4R-110/125VDC OP00001 es un relé auxiliar instantáneo (ANSI 94) diseñado para aplicaciones de disparo y protección en sistemas eléctricos de media y alta tensión. Está preparado para operar con una bobina de 110/125 VDC y ofrece una elevada capacidad de maniobra y confiabilidad para el accionamiento de interruptores de potencia.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Modelo | RF-4R-110/125VDC OP00001 |
| Fabricante | Arteche |
| Tipo | Relé auxiliar instantáneo (ANSI 94) |
| Tensión nominal de bobina | 110 / 125 VDC |
| Configuración de contactos | 4 contactos inversores (4PDT / Form C) |
| Consumo de bobina | < 3 W |
| Tiempo de operación | < 20 ms (según versión estándar RF-4R) |
| Material de contactos | AgNi (Plata-Níquel) |
| Resistencia de contacto | ≤ 30 mΩ |
| Corriente nominal por contacto | 10 A |
| Corriente de corta duración | 30 A (1 s), 80 A (200 ms), 200 A (10 ms) |
| Tensión máxima de contactos | 250 VDC / 400 VAC |
| Dimensiones | 42,5 × 50,4 × 72 mm (base F corta) |
| Peso aproximado | 250 g |
| Montaje | Base tipo F o base F corta empotrable |
| Configuración Burden | ESI 48-4 EB1 (Low Burden) o EB2 (High Burden) |
| Normas | IEC 61000, IEC 60947, IEC 60255 y ANSI C37.90 |
