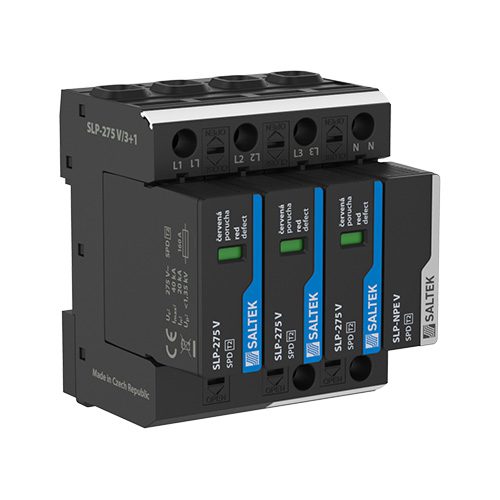

PROTECTOR CONTRA SOBRETENSIÓN SLP-275 V/3+1

módulo extraíble, señalización de falla óptica, posibilidad de bloqueo del módulo

  • Ensamblaje de un pararrayos de varistores de tres polos y un espacio de chispa cerrado conectado en modo 3 + 1
  • diseñado para la instalación en sistemas de distribución de baja tensión, especialmente para redes TT en cuadros de distribución secundarios en edificios, también se puede utilizar en redes TN-S
  • para proteger el cableado y el equipo contra los efectos de la sobretensión inducida en caso de caída de un rayo y contra la sobretensión de conmutación.



Parametro / Tipo SLP-275 V/3+1
Voltaje nomninal Un230 V AC
Tensión máxima de funcionamiento L-NUc275 V AC
Tensión máxima de funcionamiento N-PEUc255 V AC
Corriente nominal de descarga (8/20 μs) L-NIn20 kA
Corriente nominal de descarga (8/20 μs) N-PEIn20 kA
Corriente máxima de descarga (8/20 μs) L-NImax40 kA
Corriente máxima de descarga (8/20 μs) N-PEImax40 kA
Nivel de protección de tensión a 5 kA L-NUp0,9 kV
Modo de nivel de protección de voltaje L-NUp1,35 kV
Modo de nivel de protección de voltaje N-PEUp1,5 kV
Modo de nivel de protección de voltaje L-PEUp1,5 kV
Capacidad para apagar independientemente
siguiente N-PE actual
Ifi0,1 kA
Corriente nominal de cortocircuitoISCCR50 kA
Máxima protección contra sobrecorriente160 A gL/gG
Tiempo de respuesta L-NTa25 ns
Tiempo de respuesta N-PETa100 ns
Sección transversal de conductores conectados
sólido (min / max)
1 mm2 / 35 mm2
Sección transversal de conductores conectados
varado (min / max)
1 mm2 / 25 mm2
Indicación de falla L-Ncampo de indicación rojo
Indicación de falla N-PEno
Indicación remota -
Contactos de indicación remota -
Sección transversal de indicación remota
conductores
-
Grado de protección IP 20
Rango de temperaturas de operación
(mínimo máximo)
-40 °C / 80 °C
Montaje DIN rail 35 mm
De acuerdo con la norma EN 61643-11:2012, IEC 61643-11:2011 / T2
Número de pedidoSLK.A01946
