Impresoras de etiquetas con guía de material centrada y separador

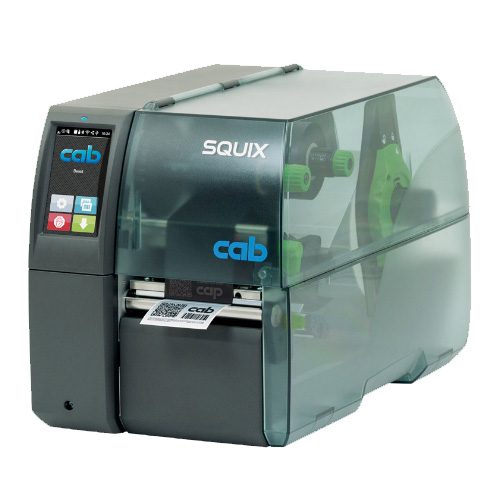

El impresora de etiquetas SQUIX 4 MT es el sucesor de A4+T.

Se puede imprimir en todos los materiales enrollados en carretes o bobinas o con plegado de Leporello. En especial, materiales textiles continuo / etiquetas textiles. No es necesario ajustar la anchura de etiquetado en el cabezal de impresión. Para materiales estrechos hay disponibles rodillos de presión adecuados.

vergrößern

1.7 Versiones básicas con separador MT para materiales textiles continuo

Debido a la energía que genera alta temperatura al imprimir y las cargas electrostáticas del material de la cinta podrían pegarse a la etiqueta textil. Un separador garantiza evitar esto. Es recomendable seleccionar el rodillo apropiado dependiendo del ancho máximo de la etiqueta textil y la cinta.

[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column width=”1/2″][vc_column_text]

FUNCIONES

1. Tapa plegable

La tapa de 2 piezas de plástico resistente a los golpes se contrae al abrirla. De este modo, la superficie de emplazamiento necesaria es mínima. La gran ventana panorámica permite comprobar el consumo de material y observar el proceso de impresión completo.

2. Carcasa metálica estable

De aluminio fundido. En ella están montados todos los módulos.

3. Conexión de dispositivos periféricos

Todos los módulos adicionales se pueden conectar de forma rápida y sencilla. Todos los dispositivos periféricos se conectan a la impresora con dos pasadores y se fijan con un tornillo.

4. Soporte de ribbon

Los ejes tensores de 3 piezas permiten un fácil y rápido cambio del ribbon.

5. Soporte de carrete

El posicionador amortiguado con el cierre giratorio garantiza una tracción constante durante la alimentación de material y, por consiguiente, una elevada precisión de impresión. En el caso de carretes pesados con un diámetro del núcleo de 76 o 100 mm, se recomienda utilizar un adaptador.

6. Bancada

La bancada flexible con rodillos de inversión de teflón amortigua la fuerza de tracción durante el inicio de la impresión, mejorando así la precisión de impresión.[/vc_column_text][/vc_column][vc_column width=”1/2″][vc_single_image image=”8040″][/vc_column][/vc_row][vc_row][vc_column width=”1/2″][vc_column_text]Panel operativo

Manejo sencillo e intuitivo con los símbolos autoexplicativos para el ajuste de la configuración del equipo.

Indicaciones

  Red conectada

  Encabezado: Se muestran las siguientes funciones: datos de impresión recibidos, grabar flujo de datos, advertencia de ribbon, memoria USB, tarjeta de memoria SD, USB, LAN, WLAN, Bluetooth, hora

  Mensajes de estado: Preparada, pausa, número de etiquetas impresas por trabajo de impresión Etiqueta en posición de dispensado, espera a inicio externo

  Teclas para equipos periféricos: Cortador/perforador, rebobinador externo, modo de corte o dispensado, aplicador

  Teclas manejo: Saltar al menú, repetir la última etiqueta, interrumpir y proseguir la cola de impresión, cancelar y eliminar todas las colas de impresión, avance de etiquetas

  Ranuras USB llave de servicio o lápiz de memoria,
para cargar datos en la memoria IFFS

  Ranuras USB para dispositivo WLAN 802.11n 2,4 GHz[/vc_column_text][/vc_column][vc_column width=”1/2″][vc_single_image image=”8034″][/vc_column][/vc_row][vc_row][vc_column][vc_column_text]Ejemplo: ajuste del cabezal de impresión[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column width=”1/6″][vc_single_image image=”8035″][vc_column_text]Selección de menú[/vc_column_text][/vc_column][vc_column width=”1/6″][vc_single_image image=”8036″][vc_column_text]Opciones de ajuste[/vc_column_text][/vc_column][vc_column width=”1/6″][vc_single_image image=”8037″][vc_column_text]Parámetro de impresión[/vc_column_text][/vc_column][vc_column width=”1/6″][vc_single_image image=”8038″][vc_column_text]Offset de impresora Y regulador deslizante para ajuste rápido teclas ± para ajuste preciso[/vc_column_text][/vc_column][vc_column width=”1/6″][vc_single_image image=”8039″][vc_column_text]Velocidades de impresión a través de función de desplazamiento[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column width=”1/2″][vc_column_text]Cabezales de impresión[/vc_column_text][vc_single_image image=”8041″][/vc_column][vc_column width=”1/2″][vc_column_text]La CPU detecta y calibra automáticamente todos los cabezales de impresión. Los datos importantes como el rendimiento, la temperatura máxima de servicio y la energía para calentamiento se guardan directamente en el cabezal de impresión. Los valores pueden leerse en fábrica.

Cabezales de impresión de tipo 4 – 300, 600 dpi
Con una imagen de impresión de bordes especialmente nítidos; Son recomendables para placas de características con textos y gráficos pequeños. Entre otras aplicaciones, son necesarios para láminas de resina con un consumo energético elevado.

Cabezales de impresión de tipo 4.3 – 200, 300 dpi
Perfectos para impresión térmica directa y para condiciones ambiente difíciles.[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_column_text]

DATOS TÉCNICOS

Para más datos técnicos ver el folleto del SQUIX (PDF)

Típico   Posible   Estándar   Opcional

Tipo de dispositivo: Guía de material	Centrada
Tipo de cabezal de impresión	4.3	4.3	4	4
Principio de impresión: Transferencia térmica
Principio de impresion:  Transferencia directa
Resolución de impresión dpi	203	300	300	600
Velocidad de impresión hasta mm/s	250	250	300	150
Anchura de impresión mm	104	108,4	105,7	105,7
Área de impresión: Distancia al borde de colocación en caso de centrado mm	Centrado en el material
Material 1)
En carrete o leporello: Papel, cartón, tubos termorretráctiles confeccionado, plásticos PET, PE, PP, PI, PVC, PU, acrilato, Tyvec
En carrete, bobina o leporello:: Tubos termorretráctiles aplanados continuo, textiles, Smart Labels
Etiquetas Anchura1) mm	4 – 110
Etiquetas Altura1) mm	4 – 2.000
Etiquetas Espesor mm	0,03 – 0,60
Material de soporte Anchura mm	9 – 114
Material de soporte Espesor mm	0,03 – 0,13
Material continuo Anchura mm	9 – 114
Material continuo Espesor mm	0,05 – 0,50
Material continuo Peso (cartón) hasta g/m2	300
Tubo termorretráctil Anchura confeccionado hasta mm	114
Tubo termorretráctil Anchura continuo mm	4 – 85
Tubo termorretráctil Espesor hasta mm	1,1
Carrete Diámetro exterior hasta mm	205
Carrete Diámetro del núcleo mm	38,1 – 100
Bobina Diámetro exterior hasta mm	205
Bobina Diámetro del núcleo mm	38,1 – 76
Bobina Anchura exterior mm	11 – 114
Bobinado	Exterior o interior
Ribbon2)
Lado del color	Exterior o interior
Diámetro de la bobina hasta mm	80
Diámetro del núcleo mm	25,4
Longitud de carrera hasta m	450
Anchura2) hasta mm	25-114
Dimensiones y peso de la impresora
Anchura x altura x fondo mm	252 x 288 x 460
Peso kg	10
Sensor de etiquetas con indicación de posición
Sensor transmisivo	Para extremo delantero de etiquetas o marcas de punzonado y final del material
Sensor de reflexión desde abajo o arriba	Para extremo delantero de marcas de impresión y final del material
Distancia del sensor desde el centro al borde de colocación centrado mm	0-55
Altura de paso del material mm	2
Electrónica
Procesador con velocidad de 32 bits MHz	800
Memoria de trabajo (RAM) MB	256
Memoria de datos (IFFS) MB	50
Ranura para tarjeta de memoria SD (SDHC, SDXC) hasta GB	512
Batería para fecha y hora, reloj a tiempo real
Memoria de datos en caso de desconexión de red (p. ej., números de serie)
Dispositivo USB WLAN 802.11b/g/n 2,4 GHz	(incluido como artículo extra en la variedad de extras)
Puertos de conexión
RS232C 1.200 hasta 230.400 baudios/8 bits
Dispositivo USB 2.0 Hi-Speed para conexión a PC
Ethernet 10/100 BASE-T	LPD, IPv4, IPv 6, RawIP printing, DHCP, HTTP, FTP, SMTP, SNMP, TIME, NTP, Zeroconf, SOAP-Webservice
1 USB host en el panel operativo para 1 USB host en el panel operativo para	Llave de servicio o memoria USB Dispositivo USB WLAN 802.11b/g/n 2,4 GHz
2 USB host en la parte posterior para	Teclado, lector de códigos de barras, memoria USB, adaptador USB Bluetooth, dispositivo USB WLAN 802.11b/g/n 2,4 GHz + a/n/ac 5 GHz con antena de varilla
WLAN 802.11b, g, n, Access Point o Station Mode GHz	2,4 / 5
USB host para conexión de dispositivos periféricos, 24 CC
E/S digitales con 8 entradas y salidas / equipo básico
Datos de servicio
Tensión	100 – 240 VAC ~ 50/60 Hz, PFC
Consumo de energía	Standby <10 W / típico 150 W / máximo 300 W
Temperatura / Humedad: Funcionamiento	0 – 40°C / 10 – 85% sin condensación
Temperatura / Humedad: Almacenamiento	0 – 60°C / 20 – 85% sin condensación
Temperatura / Humedad: Transporte	–25 – 60°C / 20 – 85% sin condensación
Autorizaciones	CE, FCC class A, CB, CCC, cUL

[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_column_text]Impresoras de etiquetas SQUIX para aplicaciones industriales[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_column_text]Para más datos técnicos ver el folleto del SQUIX (PDF)

1.En caso de etiquetas pequeñas, material fino o adhesivo potente, es posible que existan limitaciones. Estas aplicaciones deben probarse y autorizarse

2.Ribbon al menos conforme a la anchura del material de la etiqueta para evitar dobleces.[/vc_column_text][/vc_column][/vc_row]
