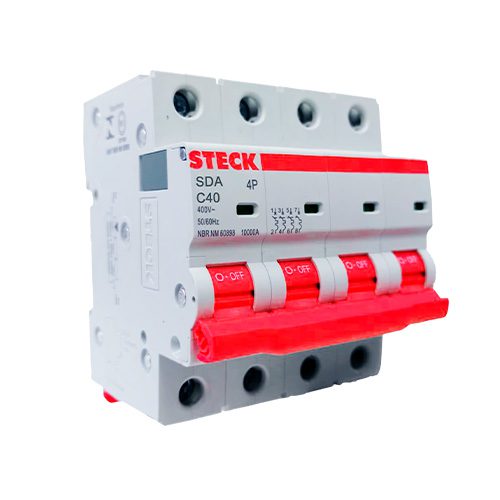

STECK.SDA64C40 INTERRUPTOR TERMOMAGNETICO 4X40A, 20KA/220V, 10KA/415V, IEC60898, CURVA C

▪ Código Steck SDA64C40
▪ Certificado conforme a Norma (Hasta 63A) ABNT NBR NM 60898
▪ Certificación BUREAU VERITAS / INMETRO
▪ Número de polos 4
▪ Curva de disparo termomagnética Tipo C (5 a 10 x In)
▪ Corriente nominal (In) 40A
▪ Tensión de operación nominal (Ue) 3P+N : 400Vac
▪ Tensión de aislamiento nominal (Ui) Fase con fase: 500V
Fase con tierra: 250V
▪ Poder de corte nominal (Icn) 10KA
▪ Poder de corte (A)

400VAC / 10 000A
230VAC /20 000A
▪ Tensión máxima de trabajo (Ubmáx) 3P+N : 400V
▪ Tensión soportable de impulso nominal (Uimp) 4kV
▪ Frecuencia nominal (CA) 50/60Hz
▪ Resistencia mecánica 25.000 maniobras
▪ Resistencia eléctrica 6.000 maniobras
▪ Grau de protección (Fig. 2) En involucra domina o IP do
IP20 (en instalación expuesta)
▪ Temperatura ambiente para funcionamiento -20°C a 60°C
▪ Temperatura ambiente para almacenamiento -40°C a 70°C
▪ Unidades relativas 90 a 96% en 55°C
95 a 100% en 25°C
▪ Torque ideal de fijación los conductores (Fig. 2) 2,5N.m
▪ Terminales de conexión nos bornes

Son terminal até 25mm2
Tipo pino até 25mm2
Tipo tubular até 16mm2
▪ Tipo de Instalación en Riel (Fig. 2) DIN 35mm sem restrição de
